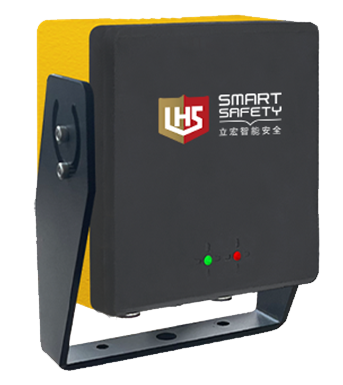

| ? 工作頻率為81GHz，使用FMCW(調頻連續波)進行檢測抗干擾:電磁波衍射，可穿透塵霧雨雪 ? 雙指示燈:工作狀態清晰明了 ? IP68連接器:高防護等級，更堅固可靠 ? 探測半徑6m ? 覆蓋范圍:水平120°垂直30 ? 最小移動速度:0.1m/s ? SIL安全認證(SIL3 IEC 61508) |
▊ | 規格技術表 |
| 型號 | LDS-D200 | LDS-D300 |
工作頻率 | 81GHz | |
探測半徑 | 6米 | |
覆蓋范圍 | 水平120°×垂直30° | 方位120°×俯仰30° |
防護區域類型 | 可設置 | |
響應時間 | ≤100ms | |
電壓 | 12~24VDC（寬幅電壓） | DC10~24V（寬幅電壓） |
平均功率 | 130mA，@DC12V 60mA，@DC24V | ≤140mA@DC12V，≤80m@ADC24V(連續工作) |
防護等級 | IP68 | |
防雷等級 | / | 2KV |
工作溫度 | -40℃~80℃ | |
通訊接口 | RS485 | CAN |
繼電器信號 | 2路 | / |
配置方式 | PC界面、安卓APP應用 | PC界面 |
外殼材質 | 鋁合金+ABS | 鋁合金+ABS |
產品尺寸 | 108mm*47mm*135mm（長*寬*高） | 120mm*30mm*123mm（長*寬*高） |
產品重量 | 600克 | 430克 |
GPIO口 | / | 兩路（輸出電壓與接入電壓一致） |
▊ | 報警區域 |
報警區域可設置 |

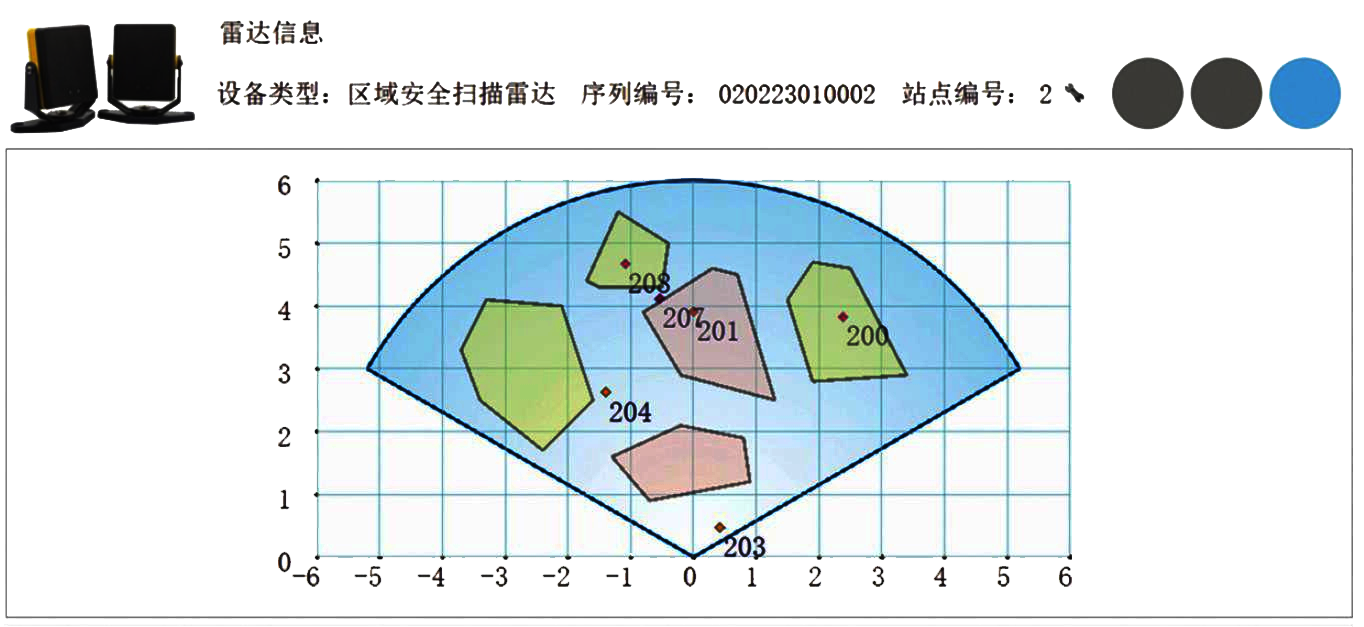

?如圖所示，報警區域可以根據需求進行設定，區域可以是多個不規則區域 ? 區域最多可設置5個 |

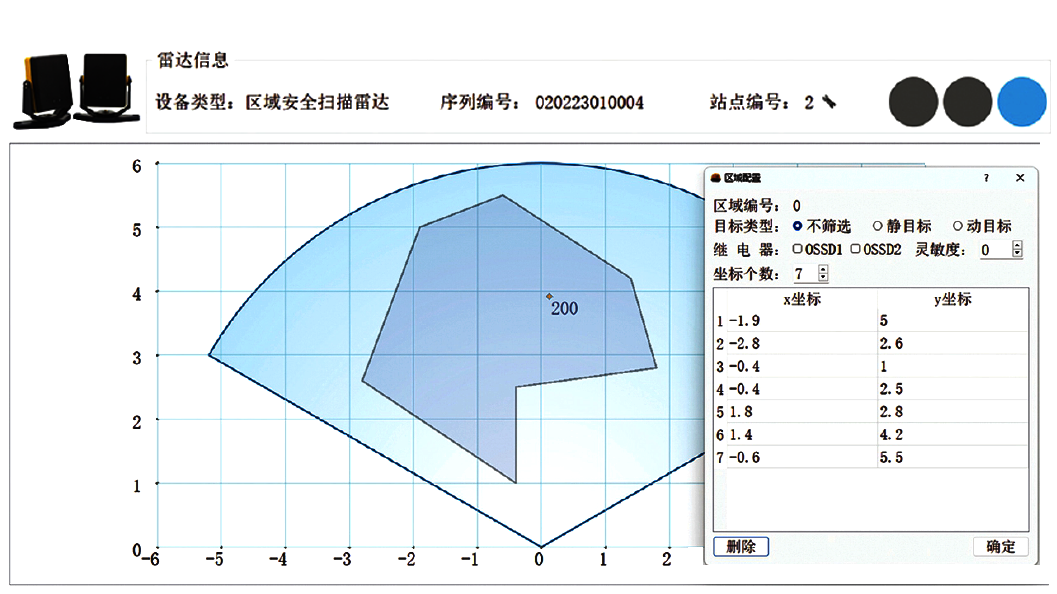

界面區域可調整 |
?扇面范圍內可畫出自己想要的不規則區域 ? 區域繪制完成后，會跳出區域配置提示框，可在提示框內進行各項設置 ? 可對目標類型，繼電器，靈敏度，坐標個數進行設置,坐標個數最多可設置20個 ? 可點擊坐標點拖拽設置區域形狀 |

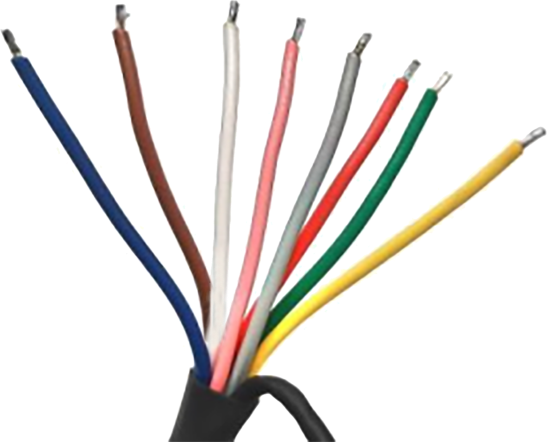

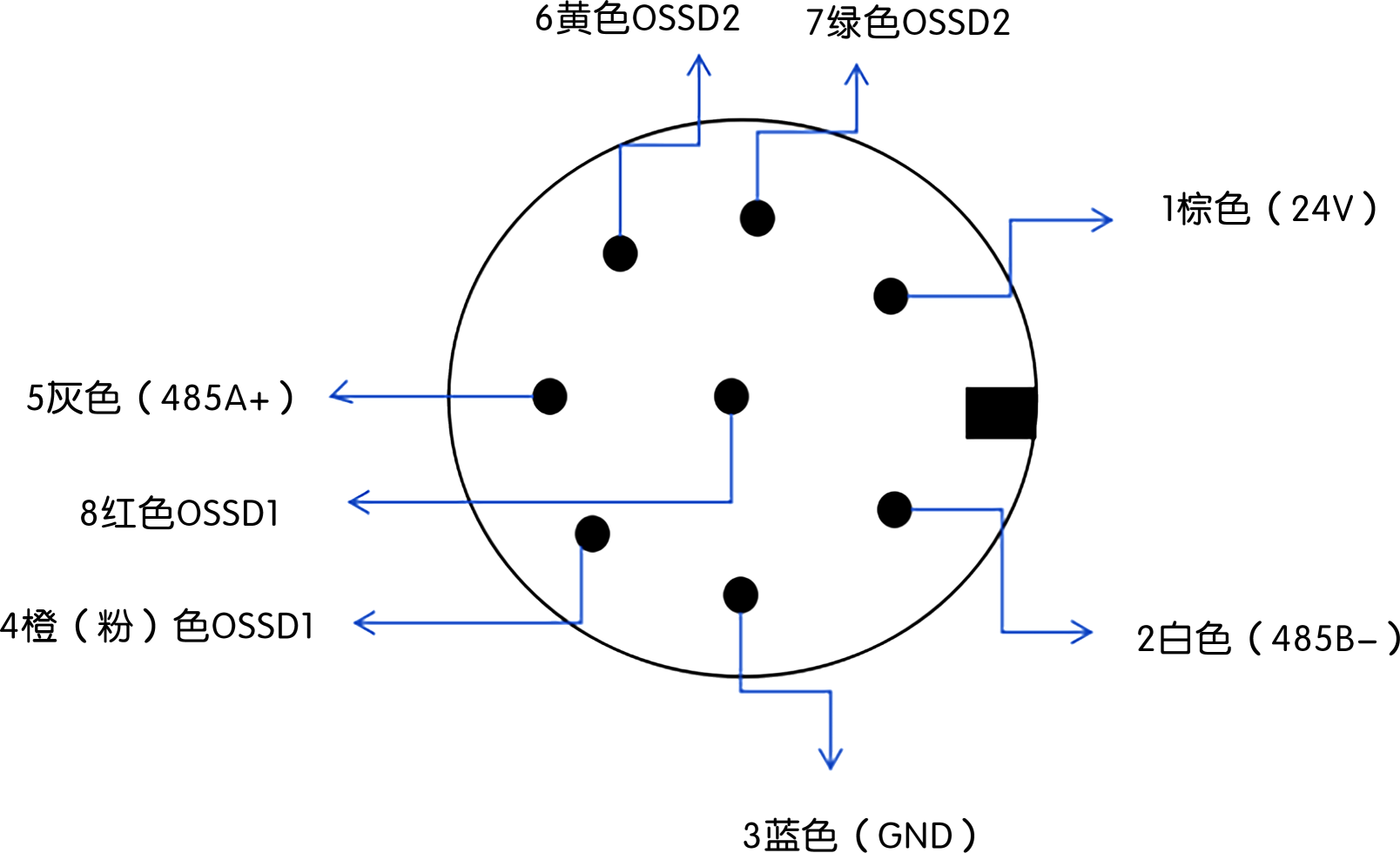

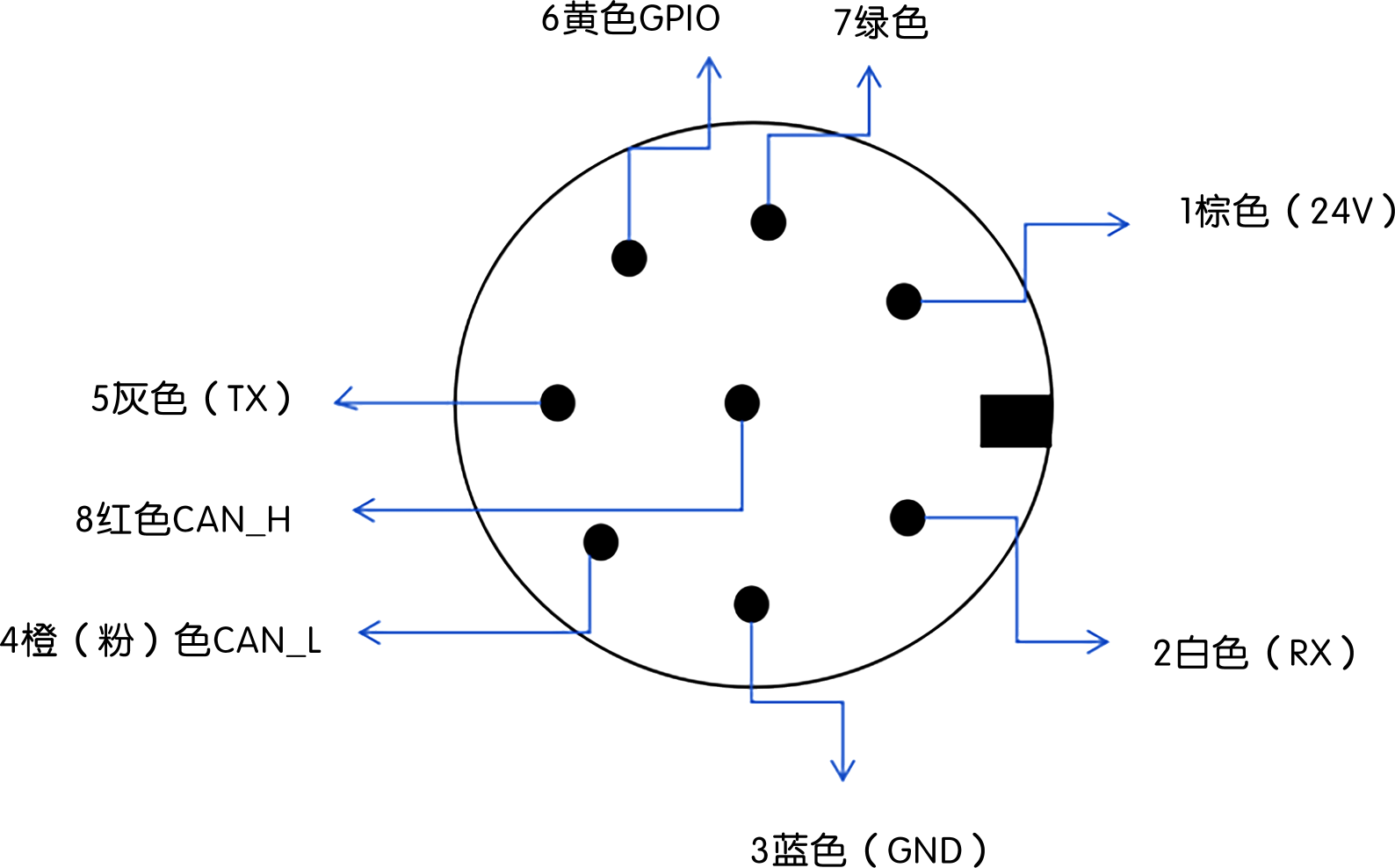

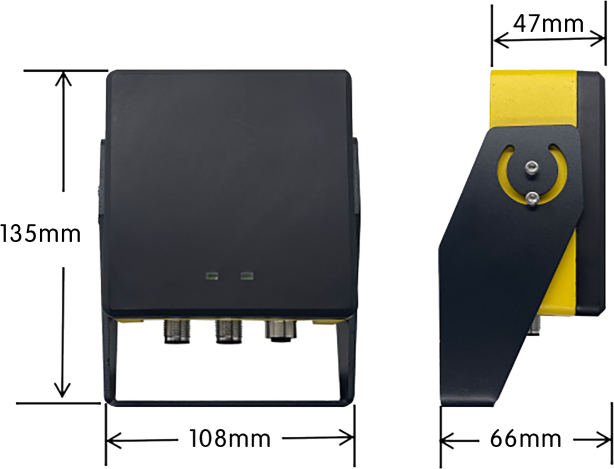

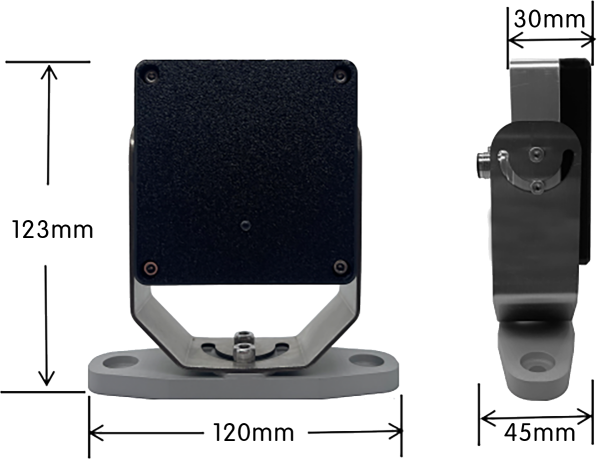

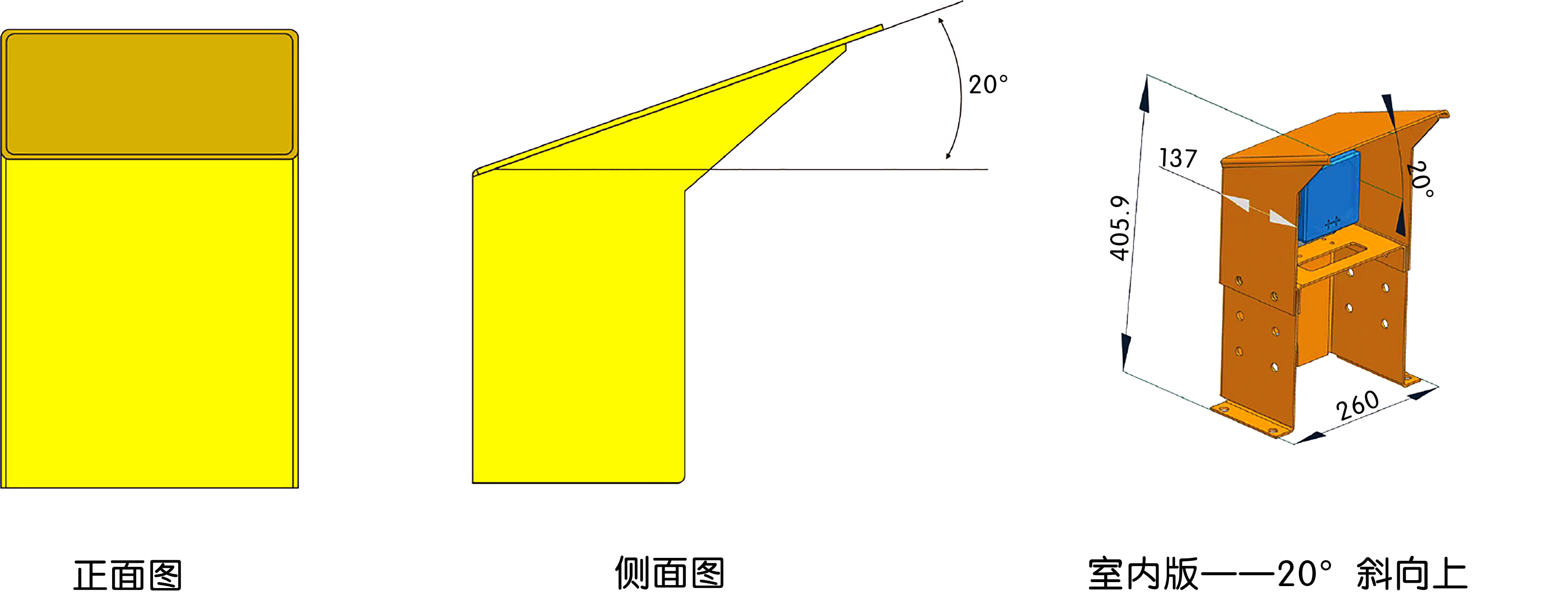

▊ | 線纜定義 雷達接口引腳定義圖 |
| LDS-D200 | 線纜顏色 | 說明 | 線纜說明 |
 | 棕 | 電源正極 |  |
藍 | GND | ||
灰 | 485A+ | ||
白 | 485B- | ||
紅、粉 | OSSD1 | ||
| PUR線顏色結構示意圖 | 黃、綠 | OSSD2 | |
| LDS-D300 | 線纜顏色 | 說明 | 線纜說明 |
 | 棕 | 電源正極 |  |
| 藍 | GND | ||
| 黃 | GPIO | ||
| 白 | RX | ||
| 灰 | TX | ||
| 紅 | CAN_H | ||
| PUR線顏色結構示意圖 | 橙、粉 | CAN_L |
▊ | 產品尺寸圖 |
LSD-D200產品尺寸圖 | LSD-D300產品尺寸圖 |
 |  |
▊ | 可調節防護罩 |
 |  |

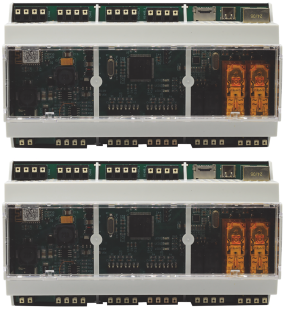

▊ | 雷達控制器 |
 | ? 系統擁有雙通道安全輸出，雙通道輔助輸出、六個單通道的數字量輸入 ? 支持以下功能:安全信號、預警信號、報警信號 ? 四個輸出信號開關 ? 兩個安全輸出:雙通道安全OSSD ? 兩個輔助輸出:可配置信號反饋、故障等不同狀態信號 ? 提供USB和藍牙無線接口 ? 提供PC端和手機APP應用程序配置選項 ? 允許配置包括靈敏度級別、安全功能、檢測區域大小、OSSD輸出以及控制單元的I/0端口等功能 |
▊ | 基本參數 |
輸出 | 4個開關輸出信號(OSSD),其中2個雙通道安全輸出 |
接線端子 | 截面:1mm2|最大電流:4A對應1mm2電纜 |
輸入 | 6通道數字量輸入帶有普通接地 |
MODBUS 接口 | RS485接口用于實時數據監控 |
供電 | 24VDC(20-28 VDC)最大電流:70mA(非OSSD) |
防護等級 | IP20 |
系統配 置 | RS485、藍牙 |
最大功耗 | 5W(非OSSD) |
安裝方式 | DIN導軌 |
▊ | 應用場景 |

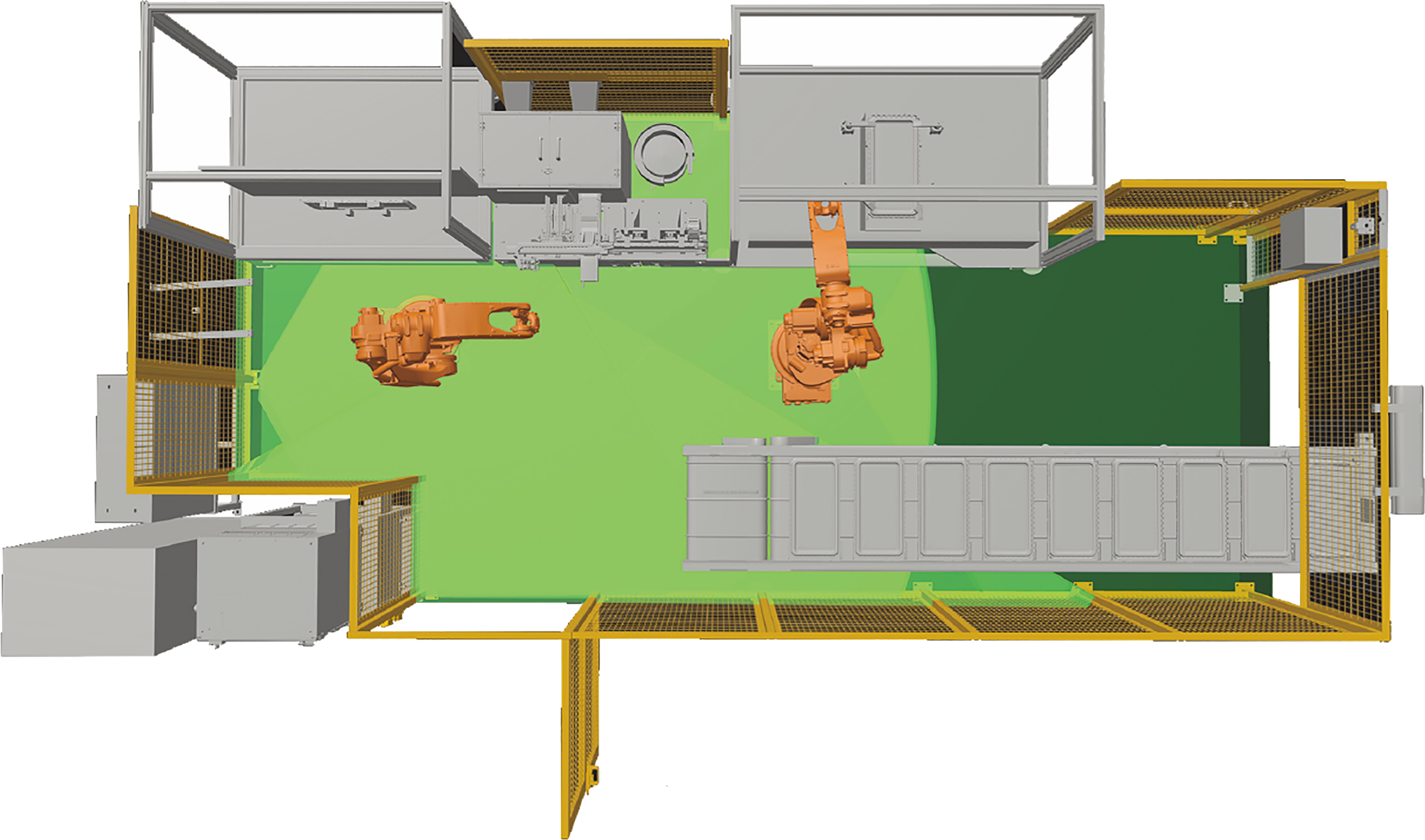

LDS-D系列安全雷達，主要用于監控保護區內操作人員和車輛的侵入 | |
 |  |
